巧用纠偏器,让烟包企业远离纠偏线的困扰~

2017-04-21 18:36:45.0 来源:网络 责编:???

摘要:
我们常常能在大幅版面烟包印刷样张上发现一根宽约2mm的线条(一般为黑色),这根线是卷筒纸凹印烟包过程中用于卷筒纸纠偏的。
【CPP114】讯:我们常常能在大幅版面烟包印刷样张上发现一根宽约2mm的线条(一般为黑色),这根线是卷筒纸凹印烟包过程中用于卷筒纸纠偏的。由于烟包套准精度要求非常严格,纸边定位一般不能满足要求,不管是凹印修边还是后工序的卷筒纸烫印、圆压圆模切,这根线都必不可少,其对卷筒纸的横向定位非常重要。



  这根纠偏线与有效图文的间距至少为3mm,即3mm以内不能有图文信息。另外,纠偏线的外侧至少要保留2mm的空白,并保持版面完整洁净,即要求金银卡纸不能有掉铝、残缺等现象。相对扫描三角MARK横向定位来说,纠偏线将使烟包印刷企业增加7mm的纸张幅宽,以常规GDX2烟包条盒的规格尺寸计,一般烟盒横向排3个,条盒横向错位排2个,若纸张幅宽为730735mm,由此算来,纸张幅宽需增加1%左右。如果烟包印刷企业业务量较大,且使用的纸张为卷筒金银卡纸,那么一年的纸张使用量将大大增加,由此增加的成本也非常可观。



  但笔者近来发现,这根纠偏线并不是必不可少的,因为凹印设备自带的纠偏器其实有很多可选功能,我们可根据版面图文的内容来具体分析,做出合理选择。



  这里简单介绍一下纠偏器。凹印设备一般使用的是进口纠偏器,常见的品牌有美国的FIFE、德国的E+LBST等。以常用的FIFE CDP-01来说,其有多种扫描定位纠偏方式可供选择。



  • 选择1:扫描色块边缘。一般选用颜色较深的色块,且要求色块在走纸方向上至少要保证有2mm宽的区域内均匀整齐、不出现间断情况。



  • 选择2:扫描线条定位。此线条即前文提到的纠偏线,线宽为12.5mm,不能过宽,需给纠偏器上的探测头发出的电眼光晕(一般直径4mm左右)留有一定的余地。这种方式就叫做横向纠偏线扫描定位。


  • 选择3:扫描印刷色块断边。即扫描的色块不连续、有间断,但仍然要求色块在走纸方向上至少要保证有2mm宽的区域内均匀整齐、不出现间断情况。



  • 选择4:扫描印刷虚线定位。但该虚线不是所有烟包都有,若有,可以采用此方法,但注意线宽应为12.5mm



  除此之外,FIFE CDP-01纠偏器还有一些其他纠偏定位功能,例如扫纸边、中心定位等,一般用于软包装凹印领域较多,这里不再赘述。



  由此可见,并不是只有线条才能纠偏定位,但需要注意的是,利用色块断边或断线扫描时,纠偏功能在断的区域处于关闭状态,所以断的区域比例应尽可能少,这样在设备运行速度达到150m/min甚至更高时,断的区域才不会影响卷筒纸走偏,一样可达到小于1mm的精度。

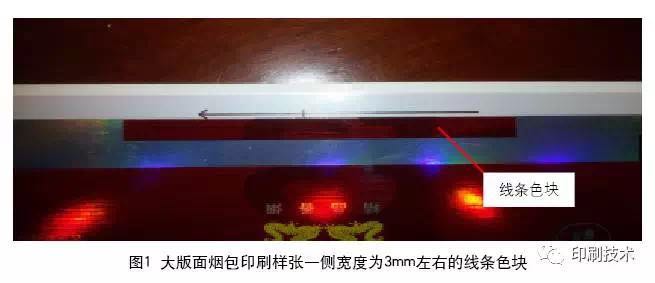

  由于凹印烟包一般是多个单元(重复的烟盒或是有规律变化的色块)重复且实地色块较多,因此以上色块断边或断线扫描定位功能完全可以满足要求。以某品牌烟盒为例,由于国内常规GDX2烟盒一般是横向插入式排版,且中间为单刀,为保证烟包的整体性,在大版面的一侧需设计宽度为3mm左右的线条色块(如图1),且是多单元重复,这一线条色块就可用于色块断边扫描定位纠偏。




  条盒可能没有这根有规律的断线,但根据以上思路,可以在条盒大版面的废边区域添加一些色块,制造出平行于纸边的断点色块来用于纠偏扫描。



  当然,有些烟包没有实地色块,那就要另当别论。总之,各位同行在进行卷筒纸凹印排版时还需根据具体情况具体分析。此外,不同品牌的纠偏器,其功能也不尽相同,但只要我们勤于思考,结合烟包的版面元素,一定能找到最经济的排版方式,避免浪费。
