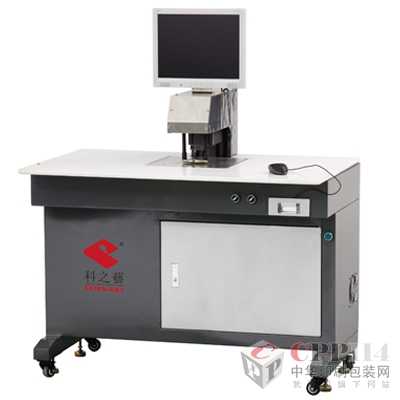

详细描述：冲孔机特点
1、采用大理石面板，耐磨、实用、外形美观、大方、结构合理、操作简便、冲孔精度高等特点。
2、采用windows2000操作系统，操作简洁方便。
3、独创的图像算法对残缺靶型具有预测中心，修正偏差功能，加工精度小于0.008mm。
4、全屏幕自动跟踪技术，当目标出现时自动锁定，冲孔，整个过程仅需0.4秒。
5、运用单片机技术处理，自动识别目标，性能更加稳定。具有多种光源选择功能，使图像更加清晰。
6、采用反射光和透射光可选功能，大大提高冲孔精度；15彩色液晶显示，有利于操作及长时间工作。
7、工作机构采用机械与气动结合，性能稳定，冲孔力大大提高。
8、适用各种柔性线路板、薄膜开关、菲林、铭板等多种材料。

技术指标
冲孔直径：￠0.5mm～￠4 mm (根据用户而定)
1、识别直径：￠0.5mm～￠4 mm
2、可加工材料：各种柔性线路板、薄膜开关、菲林、标牌面板等
3、最大加工板面：500*600mm
4、最大冲力：100kg
5、多种光源：白色超亮度LED透射光及反色光
6、定位误差：<0.008mm
7、冲孔速度：0.4秒/孔
8、功耗：200W（AC200V~240V单相）
9、气压力：0.5~0.8Mpa
10、尺寸（L×W×H）：1300×700×1550mm
11、重量：156kg
自动定位打孔机参数一览表
机型 DKR9100/QK9100
穿孔方式冲孔、钻孔
加工对象柔性线路板、菲林、铭板等
加工尺寸 500mm×600mm
摄影方式黑白256阶
基准标准圆形、环形、十字形、分裂形等，特殊靶形事先提供
板材厚度 0.2-1.5mm
加工孔径 0.5-4mm
推力 100kg
靶行尺寸大小 0.5-4mm
XY轴移动范围 8×8mm
加工精度 0.003mm
加工速度 0.4秒/孔
作业环境中文Windows2000操作系统
操作方式鼠标
照明白色超高度LED上投光及下投光
机械重量 156Kg
机械尺寸长×宽×高 1300mm×700mm×1550mm
气源 5L/Min
电源 220V 2A

售后服务：一年全免保修
